Infrasarkanais sensors: visaptveroša glosārija ieraksts

Kas ir infrasarkanais sensors?

Infrasarkanais (IR) sensors, bieži dēvēts par Pasīvo infrasarkano sensoru (PIR sensoru), ir elektroniska ierīce, kas nosaka objektu emitēto vai atstaroto infrasarkanā starojumu (siltumu) savā noteikšanas diapazonā. Atšķirībā no aktīvajiem sensoriem, PIR sensori neizstaro enerģiju noteikšanai; tā vietā tie pasīvi nosaka izmaiņas infrasarkanajā starojumā vidē. Šīs īpašības padara IR sensorus energoefektīvus un ideāli piemērotus bateriju vai saules enerģijas ierīcēm, piemēram, savvaļas dzīvnieku kamerām.

PIR sensori ir neatņemama sastāvdaļa dažādās lietojumprogrammās, tostarp drošības sistēmās, kustību aktivētajā apgaismojumā un savvaļas dzīvnieku kamerās. Spēja noteikt kustību un temperatūras izmaiņas bez fiziska kontakta padara tos par neaizstājamiem scenārijos, kas prasa neinvazīvu uzraudzību.

Kā darbojas infrasarkanais sensors

Infrasarkanais sensors darbojas, pamatojoties uz to spēju nosakīt izmaiņas infrasarkanajā starojumā, ko izraisa temperatūras svārstības vai kustība. Zemāk ir sniegts detalizēts skaidrojums par to darbības principiem:

1. Infrasarkanā starojuma pamati

• Jebkurš objekts ar temperatūru virs absolūtās nulles izstaro elektromagnētisko starojumu infrasarkanajā spektrā.
• Cilvēki un dzīvnieki izstaro atšķirīgus infrasarkanā starojuma līmeņus sava ķermeņa siltuma dēļ, kas ir nosakāms ar IR sensoriem.

2. Piroelektriskais elements

• IR sensora kodols ir piroelektriskais sensējošais elements, materiāls, kas jutīgs pret infrasarkanā starojumu.
• Elements nosaka diferenciālās izmaiņas infrasarkanajā starojumā un pārvērš tās elektriskos signālos.

3. Diferenciālā signāla noteikšana

• Kustības noteikšanai sensors izmanto divus vai vairāk piroelektriskos elementus, kas sakārtoti pāros.
• Kad objekts pārvietojas pāri sensora noteikšanas zonām, tas izraisa izmaiņas infrasarkanajā starojumā, ko nosaka elementi.
• Šīs variācijas rada elektriskā signāla modeli, kas aktivizē pievienoto ierīci (piemēram, savvaļas dzīvnieku kameru vai gaismu).

4. Frenela objektīvs un stara zonas

• Frenela objektīvs bieži tiek izmantots, lai fokusētu un novirzītu infrasarkanā starojumu uz piroelektrisko sensoru.
• Objektīvs sadala sensora redzamā lauka vairākās zonās, uzlabojot noteikšanas precizitāti.
• Kad silts objekts pārvietojas starp šīm zonām, sensors reģistrē izmaiņas starojumā, ļaujot precīzi noteikt kustību.

Infrasensora galvenās sastāvdaļas

1. Piroelektriskais sensējošais elements

• Pārvērš infrasarkanā starojumu elektriskos signālos.
• Jutīgs pret temperatūras un kustības izmaiņām.

2. Frenela objektīvu masīvs

• Fokusē infrasarkanā starojumu uz sensoru.
• Paplašina noteikšanas diapazonu un izveido vairākas noteikšanas zonas.

3. Aizsargājošais korpuss

• Aizsargā sensoru no putekļiem, ūdens un fiziskiem bojājumiem.
• Bieži dizainēts, lai izturētu āra vidi.

4. Elektroniskā shēma

• Palielina un apstrādā signālu no sensora.
• Integrējas ar citām sistēmām, piemēram, kamerām vai signalizāciju.

Infrasensora lietojumi

Infrasarkanais sensors ir daudzpusīgs un plaši izmantots dažādās nozarēs. Zemāk ir daži galvenie lietojumi:

1. Kustību noteikšana

• Drošības sistēmas: Nosaka ielaušanos un aktivizē trauksmes signālus.
• Automātiskā apgaismošana: Aktivizē gaismas, nosakot kustību, tādējādi saglabājot enerģiju.

2. Savvaļas dzīvnieku uzraudzība un savvaļas dzīvnieku kameras

• PIR sensori savvaļas dzīvnieku kamerās nosaka dzīvnieku kustību, aktivizējot kameru attēlu vai video ierakstīšanai.
• Funkcijas, piemēram, regulējama jutība un aktivizēšanas intervāli, samazina viltus trigerus un optimizē veiktspēju.

Piemērs lietojumam

• Savvaļas dzīvnieku kamera, kas aprīkota ar PIR sensoru, tiek novietota gar savvaļas dzīvnieku taku.
• Kad dzīvnieks ieiet noteikšanas zonā, sensors aktivizē kameru attēla vai video ierakstīšanai.
• Jutības iestatījumus var regulēt, lai ignorētu mazus dzīvniekus vai vides faktorus, piemēram, vēju.

3. Enerģijas pārvaldība

• PIR sensori viedajās mājās optimizē enerģijas izmantošanu, aktivizējot sistēmas tikai tad, kad nepieciešams.

4. Rūpnieciskā uzraudzība

• Izmantoti iekārtu uzraudzībai, nosakot darbības traucējumus vai pārkaršanu.

5. Temperatūras mērīšana

• Nekontaktējošie termometri un termiskās attēlveidošanas ierīces izmanto PIR sensorus temperatūras mērīšanai.

Tehniskās specifikācijas

Infrasensora priekšrocības

• Energoefektivitāte: Ideāli piemērots zemas jaudas ierīcēm, piemēram, savvaļas dzīvnieku kamerām.
• Rentabls: Pieejams un plaši pieejams.
• Neinvazīvs: Nosaka kustību un siltumu bez fiziska kontakta.
• Uzticams: Funkcionē efektīvi dažādos apgaismojuma apstākļos.
• Daudzpusīgs: Piemērots lietošanai iekštelpās un ārā.

Infrasensora ierobežojumi

• Viltus trauksmes signāli: Iegūst viltus signālus vides faktoru, piemēram, saules gaismas vai vēja, dēļ.
• Videi jutīgs: Veiktspēja var pasliktināties karstā, mitrā vidē.
• Ierobežota diferenciācija: Grūti atšķirt objektus ar līdzīgu temperatūru.

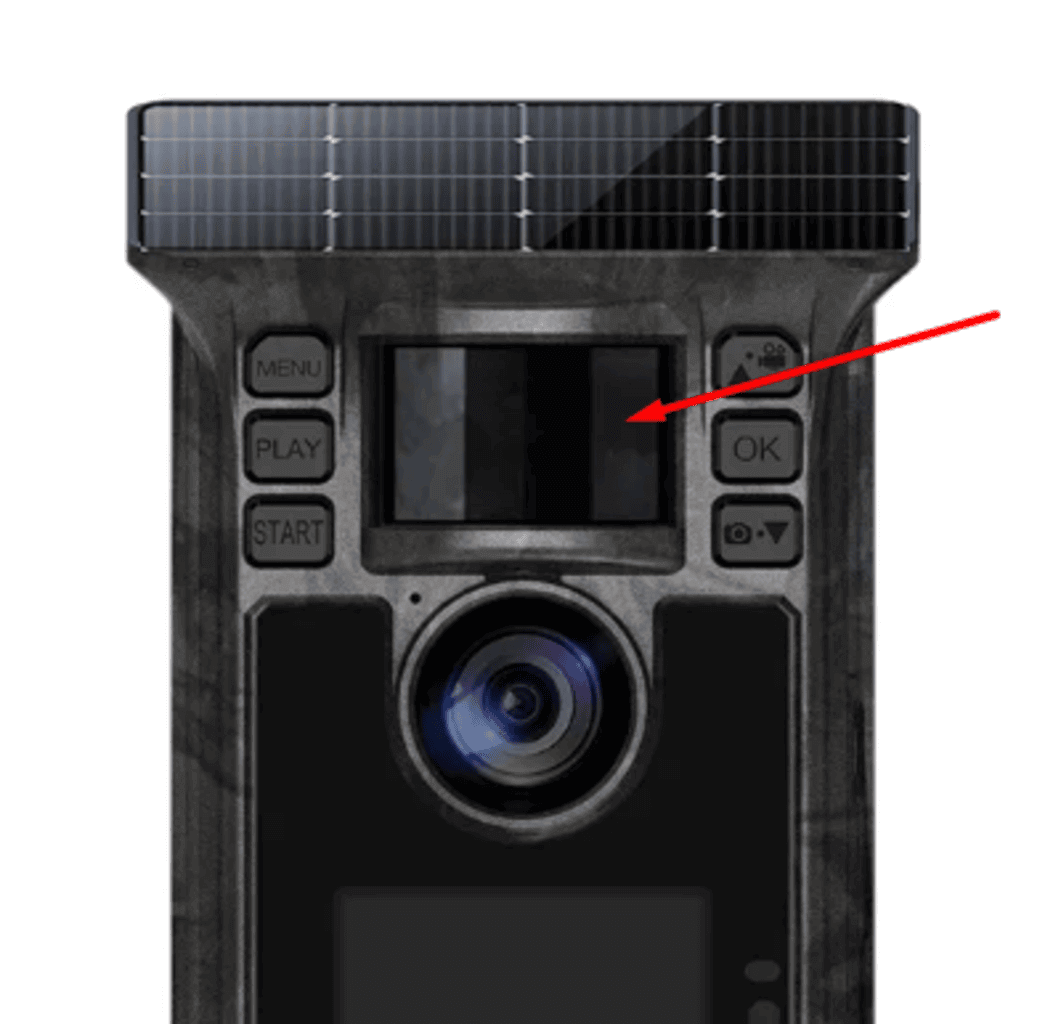

Infrasarkanais sensors savvaļas dzīvnieku kamerās

1. Regulējami iestatījumi

• Jutības līmeņi: Pielāgo noteikšanu konkrētām vidēm.
• Aktivizēšanas intervāls: Pielāgo laiku starp secīgām aktivizācijām, lai saglabātu akumulatora darbības laiku un atmiņu.

2. Uzstādīšanas padomi

• Uzstādiet kameras 2–3 metru augstumā virs zemes optimālai pārklājumam.
• Izvairieties no tiešas saules gaismas, lai samazinātu viltus trauksmes signālus.
• Novietojiet sensorus pret takām vai barošanas vietām labākai savvaļas dzīvnieku noteikšanai.

3. Frenela objektīva dizains

• Nosaka noteikšanas leņķi un diapazonu.
• Progresīvie dizaini nodrošina precīzu zonu pārklājumu precīzai kustību noteikšanai.

Secinājums

Infrasarkanais sensors ir neaizstājamais rīks mūsdienu tehnoloģijā, jo īpaši kustību noteikšanā un temperatūras mērīšanā. To integrācija savvaļas dzīvnieku kamerās, drošības sistēmās un enerģijas pārvaldības ierīcēs izceļ to daudzpusību un efektivitāti. Izprotot to sastāvdaļas, darbību un lietojumus, lietotāji var optimizēt to veiktspēju konkrētām vajadzībām, vai tas ir savvaļas dzīvnieku fotogrāfija vai mājas drošība.

Āra entuziastiem un profesionāļiem infrasensora izmantošana savvaļas dzīvnieku kamerās nodrošina efektīvu uzraudzību un augstākā līmeņa rezultātus.
